Jenis dan fungsi Probe USG

pada tanggal

Transducer/Probe adalah sebuah alat yang dapat mengubah suatu bentuk energi menjadi bentuk energi lain dengan berbagai tujuan.  transducer dapat berupa peralatan listrik, elektronik, elektromagnetik ataupun fotovoltaik.  Kali ini, kita akan membahas transducer pada alat USG.  Transducer pada USG sering disebut Probe.  Probe dapat bekerja menjadi transmiter mauppun reciever.  Pada alat USG, probe akan menerima signal listrik yang mengenai kristal piezoelektrik sehingga mengalami getaran.  Dari hasil getaran tersebut, akan dipancarkan gelombang suara.  pada fase ini probe berfungsi sebagai transmiter. Saat gelombang suara mengenai organ, maka akan ada pantulan balik ke probe.  Alat ini akan menangkap signal balik dan mengirimkan ke mesin(sistem Komputer) dan kemudian di olah ke dalam data gambar. Fase ini disebut reciever.

Susunan probe USG adalah :


1.  Piezoelectric Element/kristal piezoelektrik
2.  Acoustic lens
3.  Acoustic matcing layer
4.  Backing material
Macam-macam probe USG

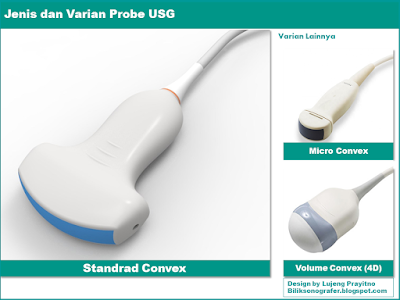

Convex
Probe cembung (juga disebut probe linier melengkung) memiliki larik melengkung yang memungkinkan bidang pandang yang lebih luas. Probe cembung terutama digunakan untuk pemindaian perut karena sudut pandangannya yang lebih lebar dan memiliki daya tembus lebih dalam.
  • Convex Standard
    • dipakai untuk pemeriksaan organ yang letaknya cukup dalam, seperti organ2 abdomen (perut) seperti ginjal, hati, lambung, pancreas dll.  Selain itu dipakai untuk pemeriksaan bayi/kandungan oleh dokter ahli kandungan
  • Microconvex
    • Dipakai untuk pemeriksaan Abdomen anak
  • Volume Convex
    • Biasa digunakan oleh dokter kandungan untuk membuat gambar 4 Dimensi wajah bayi


Linear

Probe linier memiliki susunan dan tampilan datar. Mereka digunakan untuk memindai bagian kecil dan struktur dangkal seperti tiroid di leher Anda. Probe linier menghasilkan gambar yang lebih persegi atau persegi panjang.

  • Linear Standard (Vascular, Breast, MSK. Tyroid, Testis )
  • Microlinear (Pediatric , Vascular)
  • Volume Convex (4 Dimensi Organ, Saat ini , jarang dipakai)

Endocavity/Transvaginal

Probe Endocavity memiliki pegangan probe yang lebih panjang dan lensa serta susunan berbentuk "U". Probe ini digunakan untuk memindai bagian dalam tubuh. Karena bentuknya, probe Endocavity tidak memiliki jangkauan kedalaman yang luas, tetapi memungkinkan untuk bidang yang lebih luas daripada probe cembung.

  • Transvaginal (pemeriksaan melalui vagina, meliputi Uterus, ovarium dan lainnya)
  • Transvaginal 4D (Pemeriksaan lewat vagina dengan hasil gambar 4D)
  • Transrectal (Pemeriksaan melalui rectal. Biasanya untuk pemeriksaan prostat)

Phase Array (Sector/Echo)

Array bertahap atau probe jantung memiliki pegangan yang lebih kecil dengan lensa dan susunan berbentuk persegi. Biasanya, mereka memindai gambar jantung. Probe array bertahap akan memiliki kedalaman yang lebih dalam untuk mencapai jantung dan menghasilkan gambar.

  • Sector (pemeriksaan jantung, TCCD)
  • Microsector (Jantung anak)
  • Pencil Probe (jantung, Harganya sangat mahal)
  • Sector Volume ( Pemerikisaan jantung 4 Dimensi)

Disusun oleh : Lujeng Prayitno, (Sonografer dan Product Specilist Medical Equipment)

E-Mail : lujengprayitno89@gmail.com
